LCバンドパス フィルターは、特定の周波数範囲を通過させ、その範囲外の周波数を減衰またはブロックするためにエレクトロニクスおよび電気通信で使用される電子回路またはデバイスです。通常、インダクタ (L) とコンデンサ (C) という受動部品で構成されるため、「LC」フィルタと呼ばれます。 LC バンドパス フィルターは、特定の中心周波数 (最大伝送を提供する周波数) と指定された帯域幅 (通過を許可する周波数の範囲) を持つように設計されています。これは、中心周波数で共振を生成するインダクタとコンデンサの組み合わせを使用することでこれを実現し、その周波数付近の信号が最小限の減衰で通過できるようにします。 LC バンドパス フィルタは、ラジオ受信機、RF (無線周波数) 通信システム、オーディオ機器などを含むさまざまなアプリケーションで一般的に使用されます。適切な信号処理と不要な信号の除去には...

1.製品概要： 周波数選択デバイスであるフィルタは、RF/マイクロ波アプリケーションにおいて重要な役割を果たします。従来のフィルタは一般的に大型で製造コストが高く、モノリシックICへの統合が困難でした。当社独自の小型薄膜技術をフィルタの設計・製造に活用することで、高性能かつコンパクトな薄膜フィルタの開発に成功しました。 薄膜フィルタは、スパッタリング、フォトリソグラフィー、電気めっきなどの半導体プロセスを用いて、抵抗器、インダクタ、コンデンサ、導電性トレースを基板上に単一の構造として集積することで製造されます。この製造方法の主な利点は以下のとおりです。 超小型で高密度な集積度 回路パターン形成における優れた寸法精度 優れた均一性を備えた優れたコンポーネント性能 優れた温度安定性と周波数応答特性 当社の小型薄膜フィルタは、60dBを超える帯域外除去比を備えたキャビティフィルタと構造的に類似し...

誘電体フィルタに用いられる一般的な誘電体材料は、大きく2つのグループに分類できます。 1. セラミック系材料（主流の選択肢） ハイQセラミックス ： のような チタン酸マグネシウム（MgTiO₃）、チタン酸ストロンチウム（SrTiO₃）、チタン酸カルシウム（CaTiO₃） 高い誘電率（εᵣ ≈ 20～100）と低い損失（tanδ < 0.0002）を特徴とし、高周波、低挿入損失の用途に適しています。 温度安定性セラミックス ： のような マグネシウムアルミン酸塩（MgAl₂O₄）および改良型チタン酸ジルコン酸鉛（PZT）組成物 温度係数（τf）はドーピングによってほぼゼロまたは制御された値に調整され、基地局のような過酷な環境の要求を満たします。 2. 新規複合材料 低温同時焼成セラミックス（ LTCC ） ： のような ガラスセラミック複合システム （例えば、ホウケイ酸ガラス＋セラミック充...

電子回路におけるフィルタの主要機能は 周波数選択 特定の周波数範囲内の信号は通過させつつ、他の周波数の信号は抑制または減衰させる。つまり、信号処理における「交通管制官」のような役割を果たし、周波数経路を管理することでシステム性能を最適化する。 具体的な機能は、以下の3つの分野に分類できます。 シグナル精製 通信システムにおいて、フィルタは混合信号から目的の周波数帯域を分離し（例えば、無線チューニング）、隣接チャネル干渉やノイズを抑制することで、信号対雑音比を向上させる。 電源調整 : 電源からの高周波スイッチングノイズやリップルを除去し、チップに安定したクリーンな直流電圧を供給します。 システム保護 フィルタは、高周波高調波や不要な信号が他の回路モジュールに干渉するのを防ぎ、電磁両立性（EMC）要件への準拠を確保し、デバイス間の相互干渉を回避します。 技術的価値 : フィルタの性能は、通信...

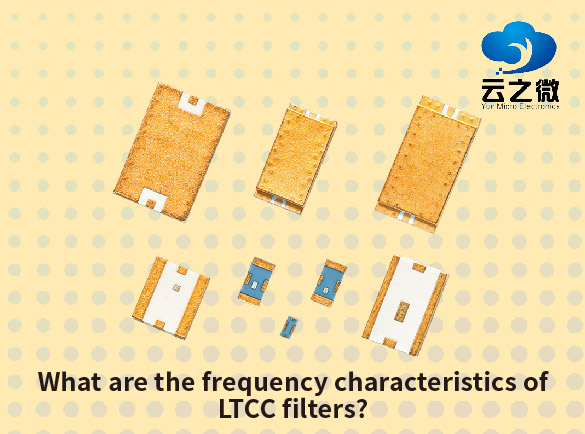

周波数特性 LTCCフィルター 主に以下の点に反映されています。 まず、LTCCフィルターは 良好な周波数選択性 インダクタ、コンデンサ、その他の受動部品を多層セラミック基板内に集積することで、高次フィルタ構造を形成できます。これにより、目的の通過帯域内での信号損失を低減しつつ、阻止帯域内の不要な周波数を効果的に抑制できるため、帯域外減衰特性が急峻になります。 第二に、LTCCフィルターは 安定した中心周波数と帯域幅特性 LTCC材料は誘電安定性が高く、温度係数が低いため、温度や環境条件の変化に関わらず、フィルタの周波数応答を安定させることができます。この特性から、高い周波数安定性が求められる通信システムに適しています。 最後に、LTCCフィルターは一般的に以下の特徴を備えています。 挿入損失が少なく、一貫性が高い コンパクトな内部構造と制御可能な寄生パラメータにより、適切な設計で低帯域損...
