1.製品概要：

周波数選択デバイスであるフィルタは、RF/マイクロ波アプリケーションにおいて重要な役割を果たします。従来のフィルタは一般的に大型で製造コストが高く、モノリシックICへの統合が困難でした。当社独自の小型薄膜技術をフィルタの設計・製造に活用することで、高性能かつコンパクトな薄膜フィルタの開発に成功しました。
薄膜フィルタは、スパッタリング、フォトリソグラフィー、電気めっきなどの半導体プロセスを用いて、抵抗器、インダクタ、コンデンサ、導電性トレースを基板上に単一の構造として集積することで製造されます。この製造方法の主な利点は以下のとおりです。
超小型で高密度な集積度
回路パターン形成における優れた寸法精度
優れた均一性を備えた優れたコンポーネント性能
優れた温度安定性と周波数応答特性

当社の小型薄膜フィルタは、60dBを超える帯域外除去比を備えたキャビティフィルタと構造的に類似していますが、従来のキャビティフィルタのわずか1/500の体積と1/350の重量で、同じ性能を実現します。

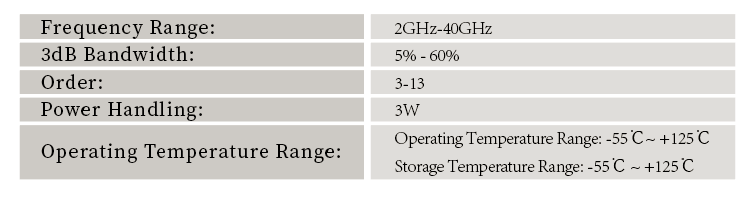

2. 電気的性能特性：

3. 組み立てと操作手順

1) 薄膜フィルタは、交換可能なRF入出力インターフェースを備えた小型受動部品です。設置時には、キャビティの分離が必要です。フィルタの上面と金属シールドカバーとの間に最低3mmのクリアランスを確保し、キャビティ側壁から約0.2mmのクリアランスを確保してください。
2) フィルタは、コバール（推奨）やモリブデン銅合金など、熱膨張係数が適合するキャリア基板に取り付ける必要があります。キャリアの厚さは0.3mm以上（推奨0.5mm）である必要があります。

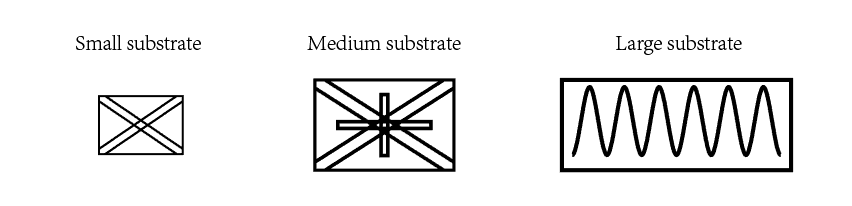

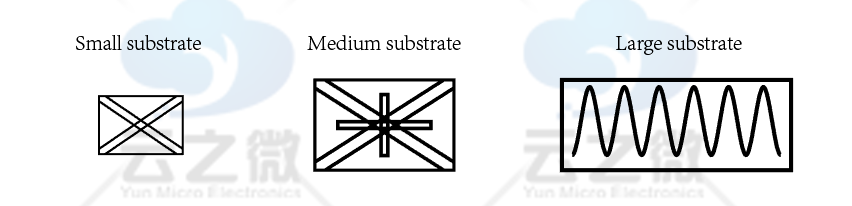

3) 底面取り付けの場合は、適切な量の導電性接着剤（ME8456 または EG8050 を推奨）を塗布して、RF 伝送ラインの過度の汚染を防ぎながら適切な接地を確保します。

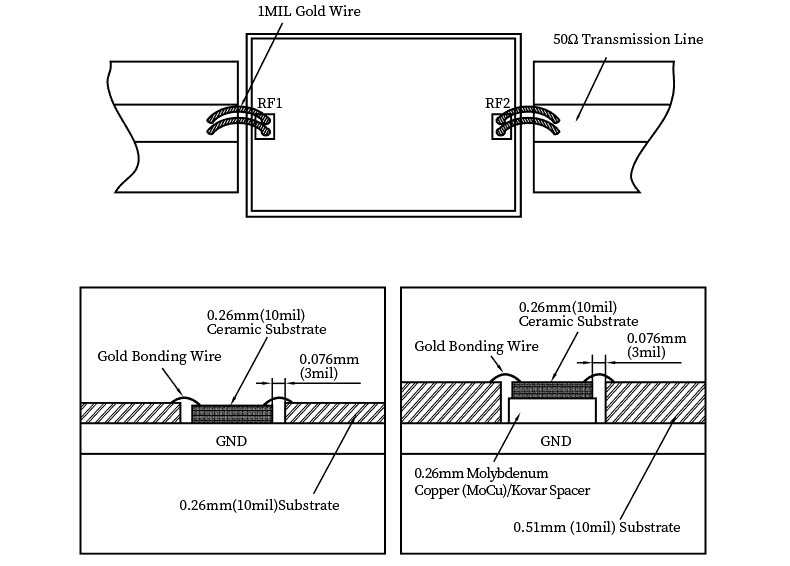

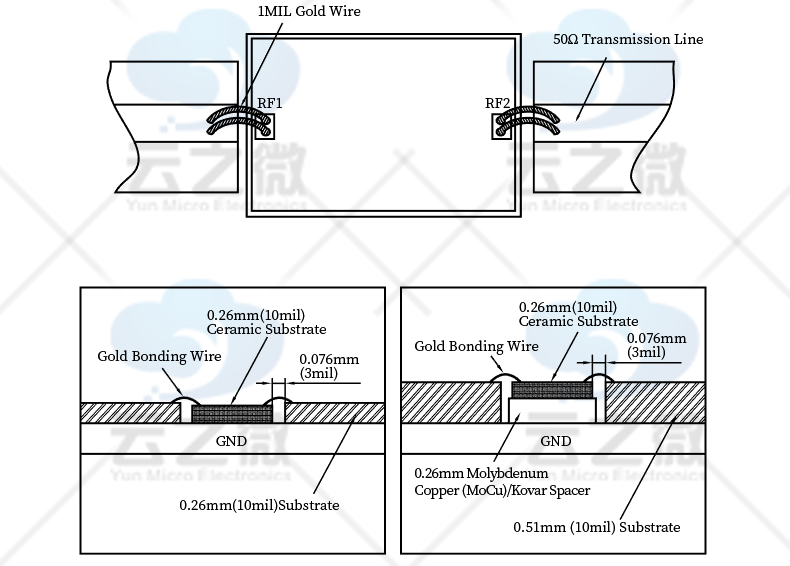

4) チップとPCBのRFトレースが可能な限り直線になるようにしてください。RF接続には金リボンまたは金ワイヤボンディングを使用してください。金ワイヤボンディングを使用する場合は、ボンディングワイヤを2本以上使用し、接続線を可能な限り短くしてください。
