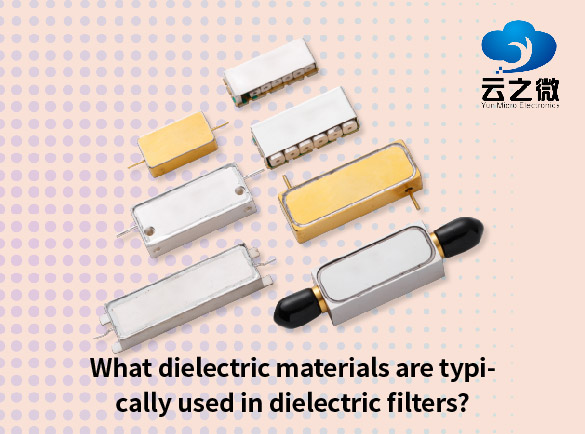

誘電体フィルタに用いられる一般的な誘電体材料は、大きく2つのグループに分類できます。 1. セラミック系材料（主流の選択肢） ハイQセラミックス ： のような チタン酸マグネシウム（MgTiO₃）、チタン酸ストロンチウム（SrTiO₃）、チタン酸カルシウム（CaTiO₃） 高い誘電率（εᵣ ≈ 20～100）と低い損失（tanδ < 0.0002）を特徴とし、高周波、低挿入損失の用途に適しています。 温度安定性セラミックス ： のような マグネシウムアルミン酸塩（MgAl₂O₄）および改良型チタン酸ジルコン酸鉛（PZT）組成物 温度係数（τf）はドーピングによってほぼゼロまたは制御された値に調整され、基地局のような過酷な環境の要求を満たします。 2. 新規複合材料 低温同時焼成セラミックス（ LTCC ） ： のような ガラスセラミック複合システム （例えば、ホウケイ酸ガラス＋セラミック充...

キャビティフィルターと 誘電体フィルタ これらは通信基地局で最も一般的に使用されているフィルタの種類です。中でも、キャビティフィルタはマクロ基地局システム、特にRFフロントエンドおよびコンバイナシステムにおいて最も広く用いられており、周波数選択や干渉抑制に利用されています。 キャビティフィルター 最も一般的である理由は、 高いQ値、低い挿入損失、高い電力処理能力 基地局の送信部は比較的高い電力レベルで動作するため、高い安定性と信頼性が求められます。キャビティフィルタは金属共振器構造を採用しており、低損失で放熱性に優れているため、長時間の高電力動作でも安定した性能を発揮します。そのため、従来のマクロ基地局ではキャビティフィルタが主流となっています。 小型化とマルチバンド開発の傾向に伴い、 誘電体フィルタおよびLTCCフィルタ また、使用頻度も高くなっています。誘電体フィルタはサイズが小さく周...

意味 A 誘電体フィルタ は、RFフィルターを使用する 高誘電率セラミック材料 信号周波数選択を実現するために用いられます。無線通信、基地局、衛星通信、IoT機器などで幅広く使用されています。従来のLCフィルタと比較して、誘電体フィルタは小型で、Q値が高く、周波数安定性に優れています。 動作原理 その基本的な動作原理は、 電磁共鳴 誘電体共振器によって特定の周波数で生成される信号。信号がフィルタに入ると、目的の周波数は誘電体材料内部で安定した共振を形成して効率的に通過する一方、不要な周波数は減衰または反射されるため、周波数選択が可能となる。 アプリケーション機能 誘電体材料は損失が少なく安定性が高いため、誘電体フィルタは一般的に挿入損失が低く、帯域外抑制効果が高いため、5G通信、無線基地局、高周波RFシステムに特に適しています。 ユンマイクロ RF受動部品の専門メーカーとして、 キャビティ...
