LTCC（低温同時焼成セラミック）フィルタは、設計と用途に応じて、通常、幅広い周波数範囲をサポートします。一般的には、以下の周波数範囲をカバーします。

1. HFからマイクロ波帯 – LTCCフィルター 通常、数 MHz から数十 GHz まで動作します。

2. 共通範囲:

• サブ6GHz（100MHz〜6GHz） - 無線通信（Wi-Fi、4G/5G、Bluetooth、GPSなど）で広く使用されています。
• ミリ波 (24 GHz ～ 100 GHz +) – 一部の高度な LTCC フィルターは、5G mmWave および自動車レーダー アプリケーションをサポートします。

3. 具体的な用途:

• Bluetooth/Wi-Fi（2.4GHz、5GHz）
• セルラー（4G/5Gの場合700 MHz～3.5 GHz）
• GPS（1.2GHz、1.5GHz）
• 車載レーダー（24GHz、77GHz、79GHz）

LTCC技術は、優れた熱安定性を備えた小型で高性能なフィルタを実現し、RFおよびマイクロ波システムに最適です。正確な周波数範囲は、材料特性、共振器設計、および製造精度に依存します。

Yun MicroのLTCCフィルターの仕様：

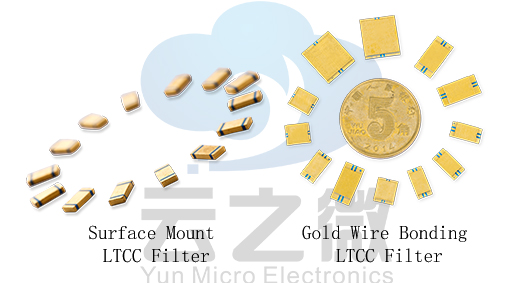

金ワイヤボンディングLTCCフィルター

パラメータ:

周波数範囲：1GHz～20GHz(BPF)

3dB帯域幅：5%~ 50%

サイズ：長さ4〜10mm、幅4〜7mm、高さ2mm

優れた製品の一貫性

小容量、表面実装型、ワイヤまたはリボンボンディング

表面実装LTCCフィルター

パラメータ:

周波数範囲：80MHz～9GHz（LPF）、140MHz～7GHz（BPF）

3dB帯域幅：5%～50%

サイズ: 長さ3.2~9mm、幅1.6~5mm、高さ0.9~2mm

優れた製品の一貫性

小容量、表面実装型、ワイヤまたはリボンボンディング

Yun Micro は、RF パッシブ コンポーネントの専門メーカーとして、バンド パス フィルター、ロー パス フィルター、ハイ パス フィルター、バンド ストップ フィルターを含む最大 40GHz のキャビティ フィルターを提供できます。

お問い合わせをお待ちしております: liyong@blmicrowave.com
