RF（無線周波数）フィルタは、無線通信システムに不可欠なコンポーネントであり、特定の周波数範囲を選択的に通過または遮断するために使用されます。周波数応答、実装技術、および用途に基づいて分類できます。主な種類は次のとおりです。

1. 周波数応答に基づく

これらは、周波数選択に関してフィルタがどのように動作するかを定義します。

• ローパスフィルター （LPF） - カットオフ周波数 (f₀) より低い周波数を通過させ、高い周波数を減衰させます。
• ハイパスフィルター（HPF） - カットオフ周波数 (f₀) を超える周波数を通過させ、低い周波数を減衰させます。
• バンドパスフィルタ （BPF） - 特定の範囲 (f₁ ～ f₂) 内の周波数を通過させ、この帯域外の周波数を減衰させます。
• バンドストップ フィルター (BSF) / ノッチ フィルター – 特定の周波数範囲 (f₁ ～ f₂) をブロックし、他の周波数を通過させます。
• オールパスフィルタ - すべての周波数を通過させますが、減衰なしで位相シフトを導入します。

2. 実装技術に基づいて

• RF フィルタの構築にはさまざまなテクノロジが使用され、それぞれに独自の特性があります。
• LCフィルター - インダクタ (L) とコンデンサ (C) を使用します。シンプルですが、低周波数ではかさばります。
• SAWフィルタ（表面弾性波） - 高周波アプリケーション（MHz ～ GHz 範囲）には圧電材料を使用します。
• BAWフィルター（バルク音波） - SAW に似ていますが、より高い周波数で動作し、より優れた電力処理能力を備えています (5G で使用)。
• セラミックフィルター - ワイヤレス システムでコンパクトかつ安定したパフォーマンスを実現するには、セラミック共振器を使用します。
• キャビティフィルター - 高出力アプリケーション（基地局、レーダーなど）には導波管キャビティを使用します。
• MMICフィルタ（モノリシックマイクロ波IC） - コンパクトな RF システム用の半導体チップに統合されています。
• 誘電体共振器フィルタ - 高 Q 係数のパフォーマンスを得るには、高誘電率材料を使用します。

3. 応答特性に基づく

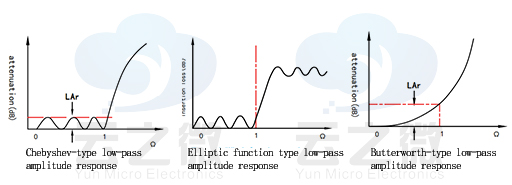

• バターワースフィルタ - 最大限にフラットな通過帯域、中程度のロールオフ。
• チェビシェフフィルタ - ロールオフは急峻ですが、通過帯域/阻止帯域にリップルがあります。
• 楕円（カウアー）フィルター - 遷移は最も急峻ですが、通過帯域と阻止帯域の両方でリップルが発生します。
• ベッセルフィルタ - 位相は保持されますが、ロールオフは遅くなります。

4. チューニングメカニズムに基づく

• 固定フィルター - 特定の周波数範囲向けに設計されています (調整不可)。
• 調整可能なフィルター - 中心周波数または帯域幅を動的に調整できます (ソフトウェア定義無線で使用されます)。

RFフィルタの用途

• 無線通信（5G、Wi-Fi、LTE） - バンド選択と干渉除去。
• レーダーおよび衛星システム - 信号の分離とノイズの低減。
• 医療機器（MRI、RFアブレーション） - 安全のための周波数制御。
• 防衛・航空宇宙 - 安全で信頼性の高い信号伝送。

Yun Micro は、RF パッシブ コンポーネントの専門メーカーとして、バンド パス フィルター、ロー パス フィルター、ハイ パス フィルター、バンド ストップ フィルターを含む最大 40GHz のキャビティ フィルターを提供できます。
