キャビティバンドパスフィルタは宇宙用途にも使用できますが、過酷な宇宙環境下での使用を想定した特別な配慮が必要です。考慮すべき主な要因は以下のとおりです。

1. 材料の選択と熱安定性

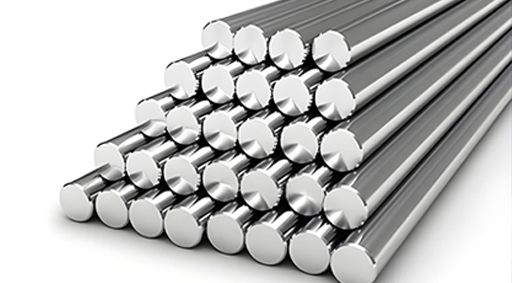

低ガス放出材料: 敏感な光学系や電子機器を汚染する可能性のある真空中のガス放出を最小限に抑えるには、宇宙グレードの材料 (インバー、チタン、特殊コーティングされたアルミニウムなど) を使用する必要があります。

熱膨張制御：フィルターは、極端な温度変化（例：150℃から+150℃）においても性能を維持する必要があります。機械的な変形を防ぐため、熱膨張係数（CTE）が一致する材料を選択する必要があります。

2. 振動と機械的堅牢性

高い打ち上げ振動（通常 10～2000 Hz、10～20 G RMS）に耐える必要があります。

マイクロフォニックやデチューニングを防ぐために、強化された構造や減衰機構が必要になる場合があります。

3. 放射線耐性

一部の誘電体または強磁性材料は電離放射線によって劣化する可能性があります。

耐放射線コーティングまたは材料（例：アルミナ、サファイア）を考慮する必要があります。

4. 真空適合性

ガスを発生する可能性のある有機接着剤は使用せず、代わりにろう付けまたは溶接を使用します。

圧力差の問題を引き起こす可能性のある閉じ込められた容積を避けてください。

5. 周波数安定性とチューニング

熱変化によりフィルタの同調がずれる場合があり、温度補償（例えば、反対の CTE を持つ誘電体ロッドの使用）が必要になることがあります。

一部のミッションでは、適応性を確保するために調整可能なフィルター (圧電アクチュエータなど) が必要になる場合があります。

6. 挿入損失と電力処理

損失を最小限に抑えます (深宇宙通信における弱い信号にとって重要)。

高出力アプリケーション (衛星送信機など) では、強化された放熱が必要になる場合があります。

7. テストと認定

熱サイクリング: ミッション温度範囲全体でのパフォーマンスを検証します。

振動テスト: NASA-STD-7003 や ECSS-E-10-03 などの標準に従って打ち上げ条件をシミュレートします。

ガス放出試験: NASA ASTM E595 または ESA ECSS-Q-ST-70-02 に準拠。

宇宙アプリケーションの例

衛星通信 (例: X/Ku/Ka バンド フィルター)。

深宇宙探査機（高選択性通信用の狭帯域フィルター）。

地球観測（ハイパースペクトルイメージャーにおけるスペクトルフィルタリング）。

結論

キャビティバンドパスフィルタ 宇宙でも使用可能ですが、信頼性を確保するには厳格な設計、材料選定、そして試験が必要です。宇宙仕様の認定メーカー（ESA/NASA認定ベンダーなど）によるカスタムソリューションが必要になる場合が多くあります。
