フィルターを切り替える 通常、スイッチト・キャパシタ・フィルタ（SCF）を指します。その動作原理は、コンデンサを周期的にスイッチングすることで抵抗動作を模倣し、制御可能なフィルタリング・ネットワークを形成するというものです。従来のフィルタとは異なり、 RC または LC フィルターとは異なり、スイッチ フィルターは、正確な物理的な抵抗器やインダクタの値ではなく、主にクロック制御に依存します。 動作中、コンデンサは2つ以上のノード間で一定の周波数で充放電されます。この周期的な電荷移動により、コンデンサはマクロレベルで等価抵抗を示し、その値は静電容量とスイッチング周波数に反比例します。この等価抵抗とコンデンサを組み合わせることで、ローパス、ハイパス、バンドパスなどの様々なフィルタ機能を実現でき、クロック周波数を変更することでカットオフ周波数を柔軟に調整できます。 インダクタや高精度抵抗器を必要としないため、スイッチングフィルタは集積回路への実装に適しており、優れた安定性、強力なチューニング機能、そして高温安定性を備えています。しかし、その性能はクロックジッタ、スイッチングノイズ、サンプリング効果の影響を受けるため、主にオーディオや低周波から中周波の信号処理アプリケーションで使用されます。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

誘電体フィルター 一般的に、高い信頼性と長い耐用年数を備えているため、通信および産業用 RF システムでの長期運用に適しています。 まず、誘電体フィルタは通常、優れた誘電特性と機械的強度を備えた非常に安定したセラミック材料を使用します。その性能は温度変化、湿度、経年変化の影響を比較的受けにくく、通常の動作条件下ではパラメータのドリフトが最小限に抑えられます。 第二に、誘電体フィルタは可動部品がなく、比較的シンプルな構造です。適切な設計と製造管理により、内部の共振器と金属ハウジングは機械的疲労や急激な性能劣化を起こしにくく、長期にわたる安定した動作を実現します。動作電力と環境条件が設計範囲内であれば、その電気的性能は長年にわたって安定した状態を維持できます。 さらに、耐用年数は使用環境と密接に関連しています。高電力、高温、高湿度、強い振動といった過酷な環境は、材料の老化やめっきの劣化を加速させる可能性があります。そのため、誘電体フィルタの信頼性と長寿命を最大限に引き出すには、実際のアプリケーションにおいて適切な熱管理、防湿、そして機械的な補強が不可欠です。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

多段フィルタリング は必須です RFシステム 複雑な電磁環境において、より高い信号純度とシステム全体の信頼性を実現します。 まず、異なるフィルタ段はそれぞれ異なる機能的目的を果たします。フロントエンドフィルタは主に、強い帯域外干渉やイメージ信号を抑制し、低雑音増幅器やミキサーが非線形領域で動作することを防ぐために使用されます。中間段フィルタは、隣接チャネル信号やスプリアス成分を減衰させることで選択性をさらに向上させます。バックエンドフィルタは、主にミキシングと増幅中に発生する高調波や寄生信号を除去します。 第二に、多段フィルタリングは、高性能を維持しながら、個々のフィルタの設計難易度を低減するのに役立ちます。高い除去比、鋭い選択性、そして低い挿入損失を実現するために単一のフィルタに依存すると、多くの場合、サイズが大きくなり、コストが上昇し、チューニングが困難になります。性能要件を複数の段に分散させることで、挿入損失、帯域幅、そして減衰量の間でより適切なバランスを実現できます。 最後に、多段フィルタリングは干渉耐性とシステム安定性を向上させます。不要な信号を段階的に抑制することで、段間の相互変調とノイズの蓄積を低減し、全体的なダイナミックレンジと通信品質を向上させます。これは、高密度マルチバンドRFシステムにおいて特に重要です。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

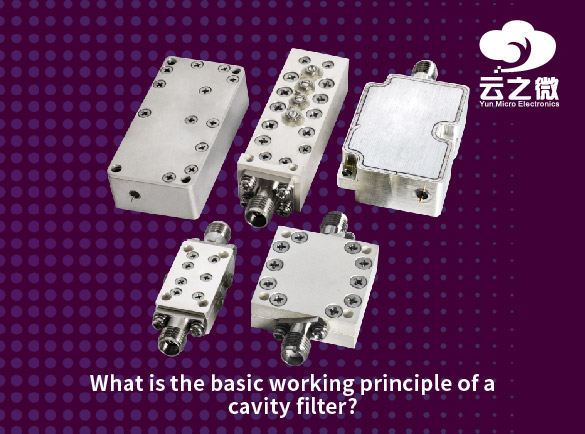

あ キャビティフィルタ 金属空洞内の電磁共鳴を利用して周波数選択を実現する無線周波数フィルタの一種です。基本的な動作原理は共鳴と結合に基づいています。 キャビティ自体は高Q共振器として機能します。入力信号周波数がキャビティの固有共振周波数に近づくと、キャビティ内に安定した定在電磁波が形成され、エネルギーが効率的に結合して出力に伝達されます。非共振周波数の信号はキャビティ内で有効な共振を形成できないため、大きく減衰し、結果として所望のフィルタリング効果が得られます。 実際のアプリケーションでは、複数のキャビティを縦続接続し、容量性または誘導性結合させることで多次フィルタ構造を形成し、必要な帯域幅、選択性、帯域外除去比を実現します。キャビティ寸法、調整ネジ、キャビティ間結合強度を調整することで、中心周波数と周波数応答を精密に制御できます。そのため、キャビティフィルタは、低損失、高電力処理能力、優れた周波数安定性が求められるRFおよびマイクロ波システムに広く使用されています。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

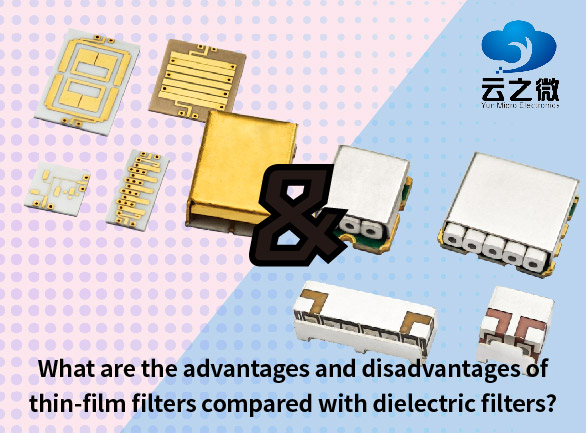

と比較して 誘電体フィルター 、 薄い- フィルムフィルター 薄膜フィルタは、サイズ、集積度、高周波性能において明確な利点を有します。薄膜フィルタは、通常、薄膜プロセスや音響効果を用いて実現されるため、小型・軽量です。特にモバイル端末や高密度電子システムなどの高集積RFフロントエンドモジュールに最適です。さらに、優れた安定性と量産性を備えているため、大規模アプリケーションにも有利です。 性能面では、薄膜フィルタは中高周波数域（GHz帯など）において急峻な周波数選択性と優れた帯域外除去性能を実現できるため、厳格なスペクトル分離要件を持つアプリケーションに適しています。しかし、許容電力は比較的限られており、温度や機械的ストレスの影響を受けやすいため、高電力環境や過酷な環境下では性能安定性に影響を与える可能性があります。 対照的に、誘電体フィルタはサイズが大きく、高集積化には適していませんが、Q値が高く、挿入損失が低く、電力処理能力がはるかに優れているため、基地局などの高出力アプリケーションに適しています。全体として、薄膜フィルタは小型、低電力、高集積アプリケーションに適しており、誘電体フィルタは高出力と高い安定性が求められるシナリオでより有利です。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

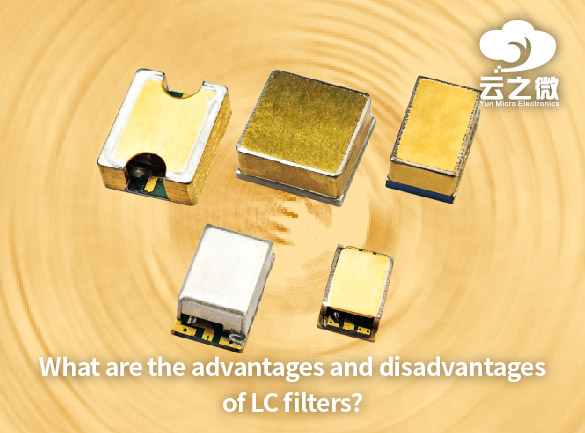

アン LCフィルタ LCフィルタはインダクタ（L）とコンデンサ（C）で構成され、構造がシンプルで比較的低コストであるため、設計と実装が容易です。その利点としては、動作原理が直感的であること、低周波から中周波のアプリケーションに適していること、挿入損失が低いこと、比較的高い耐電力性があることなどが挙げられます。そのため、LCフィルタは電源フィルタリング、オーディオ回路、一般的なRFアプリケーションなど、幅広く使用されています。さらに、部品定数を変更することでパラメータを柔軟に調整できるため、チューニングやメンテナンスが容易です。 しかし、LCフィルタには顕著な制約もあります。第一に、インダクタとコンデンサは比較的サイズが大きい傾向があり、高密度・小型設計には不向きです。第二に、部品の寄生成分によって高周波での性能が低下するため、LCフィルタは高周波または広帯域アプリケーションには適していません。さらに、LCフィルタの一貫性と安定性は部品の公差に大きく左右され、温度ドリフトや経年変化も長期的な性能に影響を与える可能性があります。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

違いは LTCCフィルター そして SAWフィルタ 主な違いは、動作原理、パフォーマンス特性、およびアプリケーション シナリオにあります。 動作原理： LTCC（低温同時焼成セラミック）フィルタは、インダクタ、コンデンサ、伝送線路などの受動部品をLTCC技術を用いて多層セラミック基板に集積することで実現されます。フィルタリングは電磁共鳴によって実現されます。一方、SAW（表面弾性波）フィルタは、圧電基板の表面を伝播・干渉する表面弾性波を利用して周波数選択を行うもので、音響フィルタに属します。 パフォーマンス特性: LTCCフィルタは、高い電力処理能力、優れた直線性、高い信頼性を備えており、低周波から中周波、広帯域のアプリケーションに適しています。ただし、サイズが比較的大きく、Q値は中程度です。SAWフィルタは、コンパクトなサイズ、高い周波数精度、優れた選択性を備えており、中周波から高周波の狭帯域アプリケーションに最適ですが、電力処理能力と温度安定性は比較的限られています。 用途: LTCC フィルタはインピーダンス整合、高調波抑制、RF モジュール統合によく使用され、SAW フィルタは携帯電話やその他の無線通信デバイスの送受信パスで広く使用されています。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com

温度変化はパフォーマンスに影響します 誘電体フィルター いくつかのメカニズムを通じて、主に以下の側面に反映されます。 まず、中心周波数ドリフトです。 材料の誘電率は温度によって変化し、その温度係数は共振周波数のシフトに直接影響します。温度が上昇すると、誘電率の変化によってフィルタの中心周波数が上昇または下降する可能性があります。温度係数が大きい場合、広い温度範囲にわたって周波数安定性に大きな影響が生じます。 2 番目は、挿入損失と Q 係数の変化です。 温度上昇は誘電損失と導体損失を増加させ、共振器の品質係数（Q）を低下させます。Q値が低下すると、挿入損失が増加し、帯域外除去比が低下し、フィルタの選択性と全体的な性能が低下します。 3 番目は、帯域幅とマッチング特性の変動です。 共振パラメータと結合係数は温度によって変化するため、フィルタの帯域幅とポート整合（リターンロス）も変化する可能性があります。高温または低温環境、あるいは急激な温度変化下では、帯域幅のシフトやVSWR性能の低下が発生する可能性があります。 したがって、実際の設計では、温度係数の低い材料を選択し、温度補償構造設計を適用し、厳密な温度テストを実施することで、誘電体フィルタの性能に対する温度の影響を軽減するのが一般的です。 ユンマイクロ は、RF受動部品の専門メーカーとして、 キャビティフィルター 40GHzまで、これには バンドパスフィルター、ローパスフィルター、ハイパスフィルター、バンドストップフィルター。 お問い合わせをお待ちしております: liyong@blmicrowave.com
