RFアプリケーションに適したフィルタタイプを選択するには、いくつかの主要なパラメータとアプリケーション要件を考慮する必要があります。LTCC、LC、キャビティ、導波管フィルタの中から最適なフィルタを選択するための体系的なアプローチを以下に示します。

1. 周波数範囲

LTCC（低温同時焼成セラミック） ：

500 MHz～6 GHz（例：WiFi、5G サブ6 GHz、IoT）に最適です。

寄生効果により、高周波数ではパフォーマンスが制限されます。

LC（集中素子） ：

DC～3GHz（低周波数）に適しています。

高周波数では Q 係数が低下します。

キャビティフィルター ：

1GHz～40GHz（携帯電話基地局、レーダー、衛星）に最適です。

高い Q 係数、狭帯域アプリケーションに適しています。

導波管フィルタ ：

10 GHz～100 GHz以上（mmWave、レーダー、航空宇宙）に最適です。

極めて高い周波数でも優れたパフォーマンスを発揮します。

2. 挿入損失とQ値

LTCC: 中程度の Q (~100300)、挿入損失 ~13 dB。

LC: Q が低い (~50200)、挿入損失が高い (~25 dB)。

キャビティ: 高 Q (~1,00010,000)、低挿入損失 (~0.11 dB)。

導波管: 非常に高い Q (~10,000+)、超低損失 (~0.050.5 dB)。

3. サイズと統合

LTCC: 非常にコンパクトで表面実装可能、統合モジュールに適しています。

LC: 小型ですが、高周波では寄生影響を受けます。

キャビティ: かさばり、基地局や高出力システムに使用されます。

導波管: 最大で、航空宇宙で使用されます。

4. パワーハンドリング

LTCC および LC: 低～中電力 (最大数ワット)。

キャビティ: 高出力 (数十から数百ワット)。

導波管: 非常に高い出力 (kW 範囲)。

5. コストと製造

LTCC: 低コストから中コスト、大量生産可能。

LC: 最も安価ですが、パフォーマンスは制限されます。

キャビティ：精密加工のためコストが高くなります。

導波管: 最も高価で、ハイエンドのアプリケーションで使用されます。

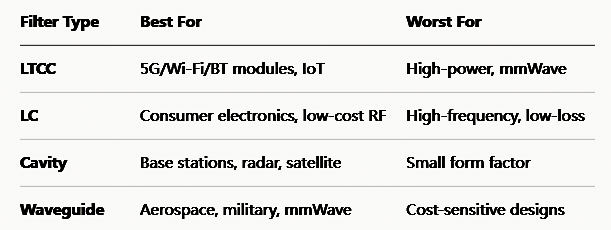

6. 応用例：

意思決定フローチャート：

1. 周波数 > 10 GHz? → 導波管 (電力と予算が許せば)。

2. 超低損失と高出力が必要ですか? → キャビティ。

3. 小型で性能は中程度？→ LTCC。

4. 低コスト、低頻度？ → LC。

最終勧告：

5G/WiFi (Sub6GHz、コンパクト): LTCC。

携帯電話基地局（高出力、低損失）：キャビティ。

mmWave/レーダー（超高周波）：導波管。

民生用電子機器 (低コスト、<3 GHz): LC。

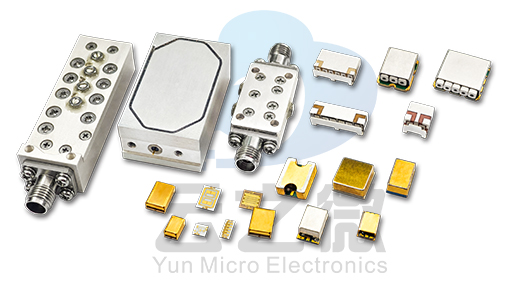

Yun Micro は、RF パッシブ コンポーネントの専門メーカーとして、バンド パス フィルター、ロー パス フィルター、ハイ パス フィルター、バンド ストップ フィルターを含む最大 40GHz のキャビティ フィルターを提供できます。

お問い合わせをお待ちしております: liyong@blmicrowave.com
